Descrizione

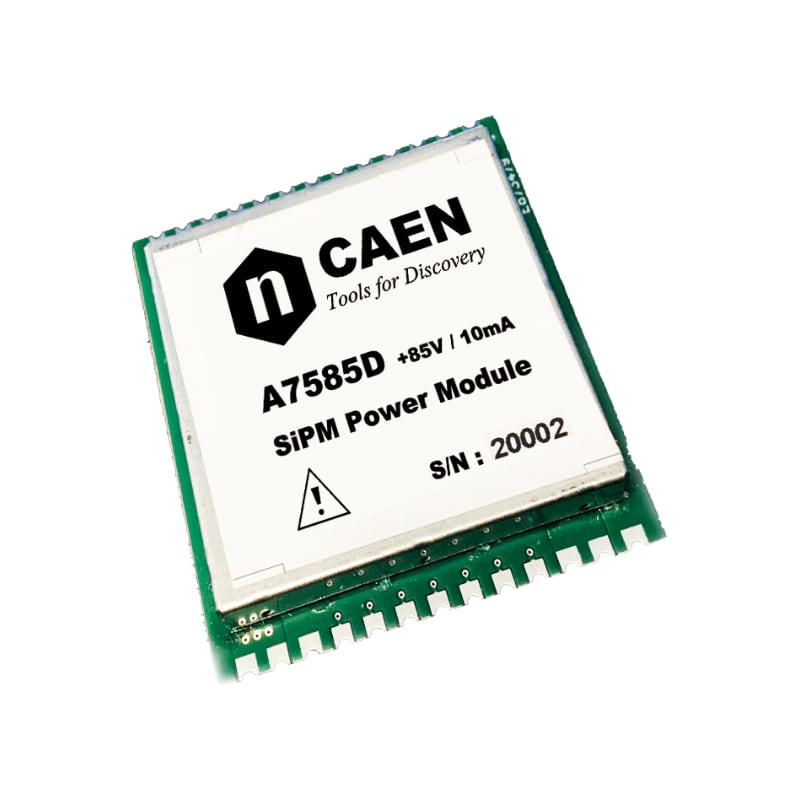

Il A7585D/A7585DU è un modulo di alimentazione ad alta tensione progettato specificamente per il biasing di Silicon Photomultipliers (SiPM). Offre un’uscita regolabile tra 20 V e 85 V con una corrente massima di 10 mA, garantendo un ripple estremamente basso (<0.1 mVpp tipico) e una risoluzione di impostazione della tensione di 1 mV.([Caen][1])
Caratteristiche principali:
- Controllo digitale e analogico: supporta interfacce UART, I2C e un ingresso analogico (0–4.5 V) per la regolazione della tensione di uscita.
- Compensazione termica automatica: integra un controller di compensazione della temperatura con coefficiente programmabile, supportando anche sensori di temperatura remoti.
- Monitoraggio in tempo reale: consente la lettura in tempo reale di tensione, corrente e temperatura con alta risoluzione.
- Interfaccia USB (solo A7585DU): il modello DU include un bridge USB-UART, permettendo alimentazione e comunicazione tramite un singolo cavo USB.
- Software ZEUS: fornito gratuitamente, consente il controllo e il monitoraggio di più moduli simultaneamente tramite un’interfaccia grafica intuitiva.
- Dimensioni compatte: 35 x 39 x 5 mm³, ideale per integrazioni in spazi ridotti.([Caen][2], [Caen][1])
Specifiche tecniche:
- Tensione di uscita: 20–85 V
- Corrente di uscita: fino a 10 mA
- Risoluzione impostazione tensione: 1 mV
- Ripple di tensione: <0.1 mVpp tipico
- Controllo: UART, I2C, ingresso analogico (0–4.5 V), USB (solo A7585DU)
- Monitoraggio: tensione, corrente, temperatura
- Compensazione termica: programmabile, supporto per sensori remoti
- Dimensioni: 35 x 39 x 5 mm³
- Consumo energetico: 100 mW (senza carico)
Il modulo è disponibile in due versioni:
- A7585D: versione SMD per montaggio superficiale.
- A7585DU: versione through-hole con interfaccia USB integrata.
Grazie alla sua versatilità e precisione, l’A7585D/A7585DU è ideale per applicazioni che richiedono un’alimentazione stabile e controllata per SiPM, come la spettroscopia ad alta risoluzione, l’imaging medicale e i sistemi LIDAR.
